أسقف ساندوتش بانل للمباني والملاحق والمستودعات

تدخل أسقف ساندوتش بانل للمباني والملاحق والمستودعات في مساحات متعددة، من الملاحق السكنية إلى المستودعات الواسعة والأجزاء المضافة إلى المباني القائمة. ويتغير تكوين السقف بحسب مساحة التغطية، وتوزيع الألواح، والسماكة، والميول، والحواف والفتحات الموجودة في الموقع.

يتكون لوح الساندوتش بانل عادة من طبقتين خارجيتين بينهما قلب عازل، ليجمع التغطية والعزل ضمن عنصر واحد. ولا يتوقف أداء السقف على اللوح نفسه، بل يشمل ترتيب الألواح، ونقاط التثبيت، واتجاه الميل، وإغلاق الفواصل، إلى جانب معالجة الأطراف ومناطق الاتصال بالجدران.

وفي المواقع التي تضم مكيفات أو تمديدات وفتحات خدمات، تحدد مواقعها قبل التركيب حتى توزع الألواح والقطع المحيطة بها بصورة مناسبة. وبذلك تتصل تفاصيل السقف منذ قراءة المساحة وحتى إغلاق الحواف بعد اكتمال التغطية.

تحديد تكوين سقف الساندوتش بانل وفق شكل المبنى ومساحة التغطية

شكل المساحة هو أول ما يرسم هيئة السقف. فالمبنى المستطيل الواضح يسمح بتوزيع مباشر نسبيًا للألواح، بينما تحتاج المساحة التي تحتوي على ارتدادات أو زوايا أو أجزاء متفاوتة العرض إلى تقسيم مختلف. لذلك تقرأ حدود التغطية كمسطح كامل، ثم تحدد الاتجاهات التي ستسير عليها ألواح الساندوتش بانل.

في المساحات الصغيرة، مثل بعض الملاحق والغرف الخارجية، يمكن أن يغطي اللوح مسافة كبيرة من اتجاه السقف دون الحاجة إلى عدد كبير من الوصلات العرضية. أما المستودعات، فتتطلب قراءة البحور وطول المبنى ومواقع الهياكل الحاملة، لأن مساحة التغطية الأكبر تجعل ترتيب الصفوف ونقاط الالتقاء جزءا أساسيا من التخطيط. وتراعي مؤسسة مظلات وسواتر ظل القمة هذه التفاصيل عند تحديد تكوين السقف بما يتوافق مع أبعاد المساحة الموجودة على الطبيعة.

حدود المسطح: تسجل أطوال الجهات التي ينتهي عندها السقف، مع الانتباه إلى أي اختلاف بين الجزء الأمامي والخلفي أو بين جانبي المبنى.

اتجاه الألواح: يختار بما ينسجم مع ميل السقف وطريق خروج المياه. كما يدخل طول الألواح وإمكانية رفعها ونقلها إلى موضع التركيب ضمن تحديد الاتجاه العملي لها.

تقسيم التغطية: بعض المباني لا يناسبها التعامل مع السقف كقطعة هندسية واحدة. فقد توجد منطقة مرتفعة وأخرى منخفضة، أو ملحق متصل بجزء أقدم، وعندها يفصل كل مسطح بطريقة تسمح بإغلاق منطقة التقائه بالمسطح المجاور.

بهذه القراءة يتحول السقف من مساحة عامة فوق المبنى إلى شبكة واضحة من الألواح والحواف ونقاط الارتكاز، وهو ما يسهّل الانتقال إلى حساب الميل وتصريف المياه.

حساب ميول السقف وتوجيه مسار المياه قبل تثبيت الألواح

ضبط الميل في سقف الساندوتش بانل يحدد الطريق الذي تسلكه مياه الأمطار منذ وصولها إلى الألواح وحتى خروجها من حافة السقف. لذلك تضبط المناسيب قبل التركيب، مع مراعاة طول المسطح ومواقع الجدران والمداخل ونقاط التصريف.

أعلى نقطة: تحدد منها بداية الانحدار، ثم ينخفض السقف تدريجيًا نحو الجهة المخصصة لخروج المياه، مع تجنب تكوين مناطق منخفضة قد تحتجز الماء فوق الألواح.

اتجاه الميل: يضبط بما يتناسب مع شكل المبنى وموقع السقف، خاصة عند اتصاله بالجدران، حتى يتجه الجريان بعيدًا عن الواجهات والمداخل.

طول المسطح: تحتاج الامتدادات الطويلة إلى متابعة المناسيب على كامل خط السقف، بينما قد تستدعي المساحات الواسعة توزيع التصريف على أكثر من جهة بدل تجميع المياه عند طرف واحد.

موضع المزراب: يحدد عند الحافة التي تستقبل الجريان، مع اختيار نقطة نزول لا تتعارض مع الأبواب أو الممرات أو المساحات المستخدمة حول المبنى.

التقاء الميول: عند اجتماع مسطحين، تراجع المنطقة التي تستقبل المياه من الجهتين، لأنها تتعامل مع كمية جريان أكبر من الفاصل المعتاد بين الألواح.

اختيار سماكة قلب العزل بما يتناسب مع طبيعة استخدام المساحة

لا تؤدي جميع أسقف الساندوتش بانل الوظيفة نفسها؛ فاحتياج ملحق سكني مكيف يختلف عن مستودع للمواد العامة أو مساحة تستخدم بصورة متقطعة. لذلك يحدد مستوى العزل بالرجوع إلى طبيعة المكان وخصائص الألواح المستخدمة.

نوع المساحة: تحتاج الغرف والملاحق المستخدمة يوميًا إلى مستوى عزل يتناسب مع البيئة الداخلية المطلوبة، خاصة في المواقع التي تعمل فيها أجهزة التكييف لساعات طويلة.

استخدام المستودع: يدخل نوع المواد المخزنة وطبيعة تشغيل المنشأة ضمن اختيار اللوح، لأن متطلبات المستودعات الحرارية تتغير بحسب النشاط والاستخدام الداخلي.

سماكة القلب: تتوفر ألواح الساندوتش بانل بسماكات متعددة، ويحدد الاختيار بالاعتماد على مواصفات المنتج ومتطلبات المشروع، بدل تطبيق سماكة واحدة على جميع الأسقف.

مادة العزل: تختلف خصائص القلب الداخلي باختلاف المادة المستخدمة في تصنيع اللوح. لذلك تراجع البيانات الفنية المتعلقة بالأداء الحراري قبل تحديد النوع الملائم للسقف.

إغلاق السقف: لا تحقق سماكة العزل فائدتها الكاملة إذا بقيت الفواصل أو الحواف أو محيط الفتحات دون إغلاق مناسب، لأن استمرارية العزل تعتمد أيضًا على طريقة اتصال أجزاء السقف.

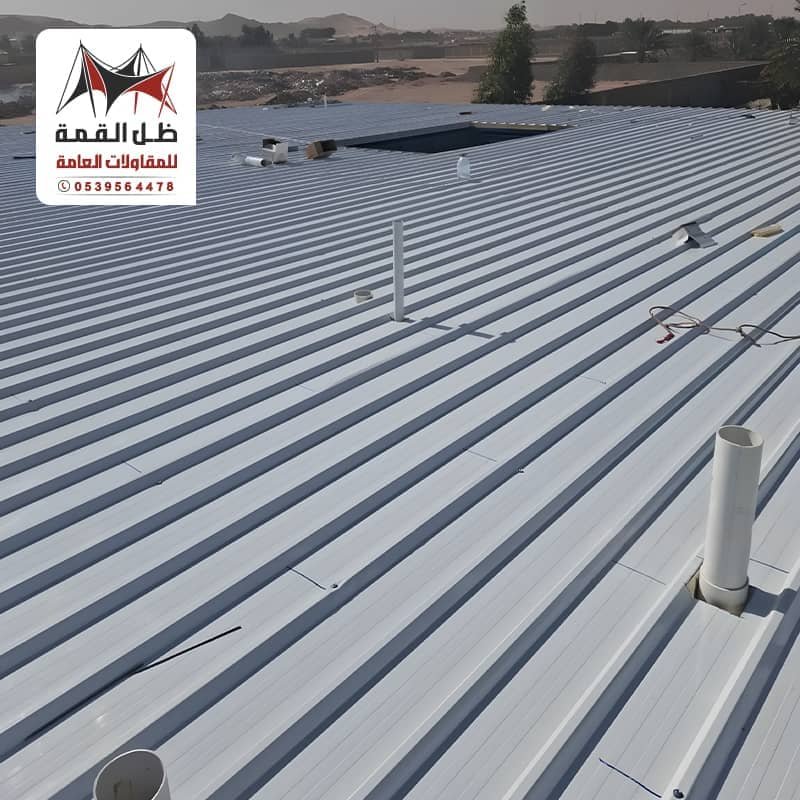

معالجة فتحات التكييف والتمديدات التي تمر عبر سقف الساندوتش بانل

نادراً ما يبقى سقف المنشأة خاليا تماما من الخدمات. فقد تمر من خلاله فتحة تهوية، أو مجرى تكييف، أو ماسورة، أو قاعدة لأحد التجهيزات. وكل اختراق داخل اللوح يقطع استمرارية السطح، وبالتالي يحتاج إلى معالجة مستقلة عن الفواصل المعتادة.

الخطوة المهمة هنا هي معرفة مواقع الخدمات مبكرا. فعندما تحدد الفتحات قبل تركيب ألواح الساندوتش بانل، يمكن ترتيب صفوف السقف بطريقة تقلل القص العشوائي وتسمح بتجهيز المنطقة المحيطة بكل فتحة على نحو أوضح.

كذلك يجب ألا يعتمد أي تجهيز ثقيل على صاج اللوح وحده إذا كان يحتاج إلى دعم إنشائي مستقل. إذ تُراجع طريقة تثبيت الوحدة أو الجهاز مع الهيكل المناسب له، بينما يعالج السقف حول نقطة المرور بما يحافظ على إغلاق التغطية.

وتأخذ الفتحات المستطيلة والدائرية أشكالا مختلفة من المعالجة. فالمجرى الكبير يحتاج إلى ضبط محيطه من الجهات كافة، في حين تتطلب الأنابيب الصغيرة تفاصيل تتوافق مع قطرها وموضعها على الميل. وفي الحالتين، يجب الانتباه إلى الجهة العليا من الفتحة لأنها تستقبل الماء المتجه نحوها من مساحة السقف الواقعة فوقها.

ومن المفيد كذلك تنظيم الخدمات المتقاربة بدل نشرها عشوائيًا على كامل السطح متى سمحت طبيعة المشروع بذلك. فهذا التنظيم يقلل عدد مناطق الاختراق ويسهل الوصول إليها عند إجراء الصيانة في المستقبل.

توزيع فواصل الألواح لتقليل نقاط التسرب على امتداد السقف

كلما انتقل التركيب من لوح إلى آخر ظهرت نقطة اتصال تحتاج إلى إغلاق صحيح. لذلك لا ينظر إلى الفاصل على أنه مجرد خط يفصل قطعتين من الصاج، بل منطقة تؤثر في استمرارية سطح السقف.

تساعد أطوال الألواح المناسبة في تقليل الوصلات غير الضرورية، خاصة عندما تسمح أبعاد الموقع والنقل والرفع باستخدام لوح يغطي المسافة المطلوبة في اتجاه الميل. أما إذا استدعى السقف أكثر من قطعة على الخط نفسه، فتحدد الوصلة وفق نظام الألواح وتعليمات تركيب المنتج المستخدم.

كما تعمل التشكيلات الجانبية للألواح على تنظيم اتصال الصفوف المتجاورة. ويجب المحافظة على اتجاه التركيب الصحيح حتى تتداخل الحواف بالصورة المصممة لها. بعد ذلك توزع المثبتات والمواد المخصصة للإغلاق حسب مواصفات النظام، مع تجنب المعالجات الارتجالية التي قد تخفي الفاصل ظاهريًا دون أن تعالجه فعليًا.

وتزداد حساسية الفواصل قرب مجاري المياه أو عند التقاء أجزاء السقف. فهذه المناطق تستقبل جريانا أكبر من أجزاء أخرى، ومن ثم تحتاج إلى مراجعة اتصال الألواح والحليات المحيطة بها قبل اعتبار المسطح مكتملا.

كذلك يجب الانتباه إلى حركة المواد الناتجة عن تغير درجات الحرارة. فالسقف الخارجي يتعرض للتسخين والتبريد بصورة متكررة، ولهذا تُراعى تعليمات الشركة المصنعة المتعلقة بالتثبيت والتداخل والتمدد عند تنفيذ المساحات الطويلة.

تجهيز نهايات السقف عند الجدران والحواف ومناطق التقاء الألواح

يكون وسط السقف أكثر انتظامًا من أطرافه في أغلب المشاريع. أما التفاصيل الدقيقة فتظهر قرب آخر لوح وحول الزوايا والجدران المرتفعة. كما تحتاج نقاط التقاء سطحين إلى تجهيز يناسب شكل الاتصال بينهما. وتساعد معالجة هذه المواضع على إغلاق محيط السقف بصورة متناسقة.

عند وصول سقف ساندوتش بانل إلى جدار قائم، تعالج منطقة الاتصال بحلية مناسبة. وتغطي الحلية المسافة بين اللوح والجدار. كذلك تراجع استقامة سطح الجدار قبل إنهاء هذه المنطقة. فحالة الجدار تؤثر مباشرة في امتداد الإغلاق.

أما الحافة الخارجية، فلا يترك عندها قلب اللوح مكشوفًا. وتستخدم قطع تشطيب تغطي نهاية اللوح وتحمي أطرافه. وقد تتصل هذه الجهة بمزراب أو واجهة جانبية. وفي مواقع أخرى، تنتهي بالقرب من جزء رأسي في المبنى. لذلك يتغير تجهيز الحافة حسب العناصر المحيطة بها.

وتحتاج الزوايا إلى قطع تتوافق مع اتجاه كل ضلع. هنا تلعب دقة القياس دورا واضحا في شكل النهاية. فالقطعة الأقصر قد تترك جزءًا مفتوحًا. وفي المقابل، قد تسبب الزيادة تراكبًا غير منتظم عند الزاوية.

وفي المرحلة الأخيرة، تراجع البراغي والمثبتات ومواضع القص. كما تفحص الحليات ونهايات الألواح مرة أخرى. بعد ذلك تزال بقايا القص والتركيب من سطح الألواح. وتنظف مجاري التصريف حتى يبقى مسار المياه خاليًا من العوائق.

تطبيق أسقف الساندوتش بانل على الملاحق والمستودعات والمباني القائمة

يتغير تكوين أسقف الساندوتش بانل بحسب نوع المنشأة التي تستقبل السقف. ففي الملحق تبرز نقطة اتصاله بالمنزل. أما المستودع، فتأخذ فيه المساحة والهيكل حيزا أكبر من التخطيط. وفي المباني القائمة، تصبح حالة الأجزاء الموجودة أساسًا جزءًا من تجهيز التغطية الجديدة.

الملاحق السكنية: يضبط موضع السقف بالقرب من الجدار أو المبنى المجاور. كما تراجع النوافذ ووحدات التكييف ومخارج الخدمات. وتدخل هذه العناصر في تحديد ارتفاع السقف وحدود امتداده.

المستودعات: تمتد التغطية فيها عادة على مساحات أكبر. لذلك تراجع أطوال الألواح واتجاه تركيبها ومسافات الهيكل. كما تحدد جهات تصريف المياه منذ البداية. ويؤخذ استخدام المستودع في الحسبان عند اختيار مستوى العزل ونوع الألواح.

المباني القائمة: تبدأ الأعمال بقراءة ما هو موجود في الموقع. فقد يحتوي المبنى على هيكل سابق أو جدران بارتفاعات متفاوتة. كذلك قد توجد تمديدات وخدمات لا يمكن تغيير مواقعها. ومن ثم يحدد الجزء القابل للاستفادة منه وما يحتاج إلى تجهيز مستقل.

وفي بعض المواقع، يغطي ساندوتش بانل للأسقف جزءا واحدا من المبنى فقط. هنا تحتاج نقطة اتصال التغطية الجديدة بالجزء القديم إلى عناية خاصة. كما تضبط الحواف والفواصل حتى لا تبقى منطقة الانتقال مفتوحة أو غير مكتملة.

لذلك لا تنتقل تفاصيل السقف نفسها من منشأة إلى أخرى. فقد يستخدم نوع اللوح ذاته في موقعين، بينما يتغير ترتيب التنفيذ بالكامل. وتحدد المساحة والهيكل والخدمات والاستخدام الصورة النهائية لكل سقف.

ظل القمة وتجهيز سقف الساندوتش بانل كوحدة متكاملة فوق المبنى

تبدأ مؤسسة مظلات وسواتر ظل القمة أعمال الساندوتش بانل من الموقع نفسه. تسجل مساحة التغطية وأطوالها، ثم تراجع مناسيب المبنى والعناصر المحيطة بالسقف. وتشمل القراءة الجدران والفتحات ومخارج الخدمات. بهذه الصورة تصبح تفاصيل المساحة معروفة قبل تجهيز أجزاء السقف.

بعد ذلك تحدد خطوط الهيكل ونقاط الارتكاز. كما يضبط اتجاه الميل والجهة التي ستستقبل مياه الأمطار. وتوضع فتحات التكييف والتمديدات ضمن المخطط منذ هذه المرحلة. بذلك لا تظهر أثناء التركيب كعناصر طارئة تحتاج إلى قص أو تعديل غير مخطط.

تجهز ألواح الساندوتش بانل على المقاسات المحددة، ثم ترتب تبعًا لاتجاه التغطية. ويتقدم التركيب من صف إلى آخر مع ضبط التداخلات والمثبتات. وفي الوقت نفسه تراجع استقامة الألواح على كامل المسطح. ويمنع ذلك تراكم الانحراف عند الوصول إلى نهاية السقف.

أما الجدران والزوايا، فلها قطع تشطيب تناسب مواضعها. كذلك تغلق المناطق المحيطة بمخارج الخدمات بعناية. ثم يراجع طريق المياه حتى نقطة التصريف. وتشمل المرحلة الأخيرة فحص الحواف والفواصل والمثبتات وتنظيف المزراب من بقايا القص والتركيب.

بهذه الخطوات تجمع ظل القمة أجزاء السقف ضمن تنفيذ واحد مترابط. فالهيكل يحمل التغطية، والألواح تكمل العزل، والميول تقود المياه، بينما تغلق الحليات حدود المسطح. والنتيجة سقف تتصل تفاصيله من نقطة الارتكاز أسفله حتى آخر حافة في محيطه.

الخلاصة: السقف المتكامل يجمع العزل والتغطية في بناء واحد

بعد إغلاق آخر لوح، تختفي خلف السطح تفاصيل كثيرة سبقت هذه اللحظة. هناك مناسيب حددت وجهة المطر، وأطوال رتبت مواقع الفواصل، وسماكة اختيرت لما يحدث داخل المبنى، وفتحات أخذت أماكنها دون أن تقطع السقف بصورة عشوائية. هذه التفاصيل لا يراها من يقف أسفل التغطية، لكنه يستفيد من أثرها كل يوم.

وتخدم أسقف ساندوتش بانل للمباني والملاحق والمستودعات أماكن لا تتشابه في احتياجاتها. الملحق يريد غطاءً ينسجم مع حدوده، والمستودع يحتاج سقفًا يعبر مساحة أكبر، أما المبنى القائم فيستقبل إضافة جديدة يجب أن تتعامل مع ما هو موجود أصلًا. لهذا لا توجد صورة واحدة تصلح لنسخها فوق جميع هذه المساحات.

والنتيجة المطلوبة بسيطة في ظاهرها: سقف يغطي المكان. لكن الوصول إليها يمر بتفاصيل أكثر دقة؛ ماء يغادر من جهته المحددة، عزل يستمر عبر المسطح، أطراف تنتهي دون فراغات، وخدمات تعبر السقف دون إفساد تكوينه. عندما تنجز هذه التفاصيل كما خُطط لها، يصبح الساندوتش بانل جزءًا فعليًا من المبنى، لا مجرد غطاء أضيف فوقه.
